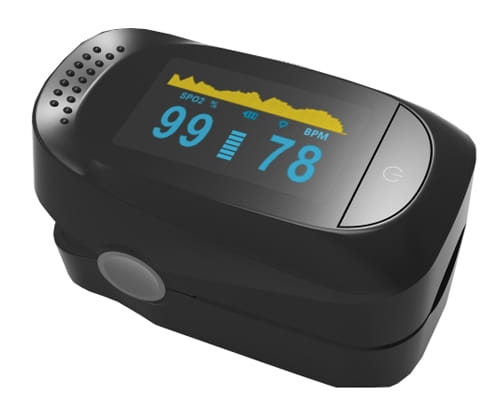

PULSOSSIMETRO FINGERTIP C101A2

Descrizione
Questo dispositivo è stato progettato per la misurazione e la visualizzazione della saturazione funzionale di ossigeno dell'emoglobina arteriosa (% SpO2) e della frequenza del polso (PR). Il dispositivo misura SpO2 e PR con un sensore SpO2 e I dati vengono visualizzati sull'OLED dopo alcune ulteriori elaborazioni, può essere utilizzato per misurare la saturazione dell'emoglobina umana e la frequenza cardiaca attraverso il dito.
Applicazione:
Il pulsossimetro da dito è un dispositivo portatile non invasivo destinato al controllo a campione della saturazione di ossigeno dell'emoglobina arteriosa (SpO2) e della frequenza del polso degli adulti negli ospedali, nelle strutture di tipo ospedaliero e negli ambienti domestici. Si applica a tutte le persone tranne i bambini e i neonati.
Specifiche:
1. Tipo di protezione contro le scosse elettriche: apparecchiature alimentate internamente.
2. Grado di protezione contro le scosse elettriche: tipo BF.
3. Protezione contro l'ingresso di liquidi: IP22 (protetto contro l'ingresso di acqua quando l'acqua gocciola verticalmente e il monitor è inclinato fino a 15°.
4. Modalità operativa: continua.
5. Durata prevista: 5 anni.
6. Tipo Display: display a LED.
7. SpO2:
- Intervallo di misurazione: 70%-99%;
- Precisione: ±2% sullo stadio del 70%-99%, non specificato (≤70%);
- Risoluzione: ±1%.
8. PR:
- Intervallo di misurazione: 30 BPM-240BPM;
- Precisione: ±2BPM;
- Risoluzione: ±1BPM.
9. Potenza di lavoro:
- Alimentazione: batterie 2AAA 1,5 V, consumo di energia: meno di 30mA;
- Durata della batteria: 2 batterie alcaline AAA da 1,5 V possono essere utilizzate ininterrottamente per 30 ore;
- Voltaggio della batteria: l'indicatore di batteria scarica appare prima che la carica della batteria si riduca al normale funzionamento.
10. Dimensioni:
C101H1: 60x35x35 mm; C101A2: 60x36x33 mm; C101A3: 58x36x33 mm; C101B1: 60x35x33 mm; C101B2:60x35x33 mm;

Modalità d'uso
Impostazione parametri:
Premere il pulsante di accensione (?0,5 S), l'ossimetro entrerà nell'impostazione dei parametri.
Esistono due sottomenu per la scelta:
Quando viene visualizzato il segnale "*" in "Impostazione suoni", premere il pulsante ( > 0,5 S) ed entrare nel menu di impostazione dei suoni (Figura 3.3.1), è possibile premere il pulsante per modificare i dati necessari.
Selezionare o per aumentare o ridurre il numero di impostazioni.
Quando viene visualizzato il segnale "*" in "Impostazione mira", premere il pulsante (?0,5 S) e accedere al menu di impostazione della sveglia (Figura 3.3.2), premere il pulsante per attivare/disattivare la sveglia e il segnale acustico.
Installare la batteria:
Installazione di due batterie AAA nel vano batteria con polarità e copertura corrette.
Attenzione: non tentare di ricaricare le normali batterie alcaline, potrebbero esserci perdite e provocare un incendio o addirittura esplodere.
Attiva/disattiva il pulsossimetro:
Inserire una delle dita nel foro di gomma dell'ossimetro (è meglio mettere il dito accuratamente) con la superficie dell'unghia rivolta verso l'alto, quindi rilasciare il morsetto. Premere il pulsante di accensione per accendere il pulsossimetro. L'ossimetro si spegne automaticamente quando non viene inserito alcun dito nel dispositivo per più di 16 secondi.
Manutenzione:
- Sostituire le batterie tempestivamente quando l'indicatore di bassa tensione è acceso.
- Pulire la superficie dell'ossimetro da dito prima di utilizzarlo per diagnosticare i pazienti.
- Rimuovere le batterie all'interno se non si utilizza l'ossimetro per un lungo periodo.

Problema	Possibile ragione	Soluzione
SpO2 o PR non possono essere visualizzati normalmente	1. Il dito non è inserito correttamente 2.Il valore dell'ossiemoglobina del paziente è troppo bassa per essere misurata	1. Riprova inserendo bene il dito 2. Prova più volte. Se puoi assicurarti che non ci siano problemi nel prodotto, ti preghiamo di andare in ospedale tempestivamente per una diagnosi esatta
SpO2 o PR viene mostrato instabile	1. Il dito potrebbe non essere inserito abbastanza in profondità 2. La barretta trema o il paziente si sta muovendo	1. Riprova inserendo bene il dito 2. Si prega di rimanere fermi
L'ossimetro non può essere acceso	1. Inadeguata alimentazione causa lo spegnimento 2. Le batterie potrebbero essere installate in modo errato 3. L'ossimetro potrebbe essere danneggiato	1. Si prega di sostituire le batterie 2.Si prega di reinstallare le batterie 3. Contattare il centro di assistenza clienti locale
Le spie si spengono improvvisamente	1. Il prodotto si spegne automaticamente quando non viene rilevato alcun segnale in 8 secondi 2. Potenza inadeguata	1. Normale 2. Sostituire le batterie

Guasto sonda ossimetro:
L'errore della sonda è uno dei suoi difetti ed è causato da fattori esterni alla sonda.
1. Se non vi è alcun valore SpO2 nell'ossimetro, la sonda non rileverà alcuna emissione di luce rossa. Sostituire con la sonda di backup, se il valore SpO2 tornerà alla normalità, si determinerà l'errore della sonda.
2. L'ossimetro non ha valore SpO2 e emette luce rossa. È possibile che la fotocellula non sia sensibile alla luce, che il tubo fotoelettrico stia invecchiando o che il filo sia rotto.
3. Analizzare i fattori esterni principalmente nella rumorosità, nel tremolio o nella cheratinizzazione delle dita del paziente, controllare la sonda nella parte ricevente per le impurità. Quando viene rilevata la fonte di interferenza, la sonda deve essere pulita e la bocca di collegamento verrà utilizzata correttamente, il problema può essere così eliminato.

Formato
1 pezzo.

Cod. C101A2
